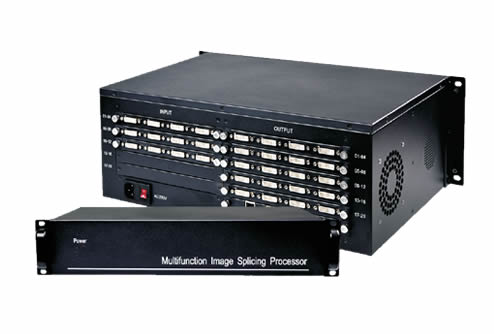

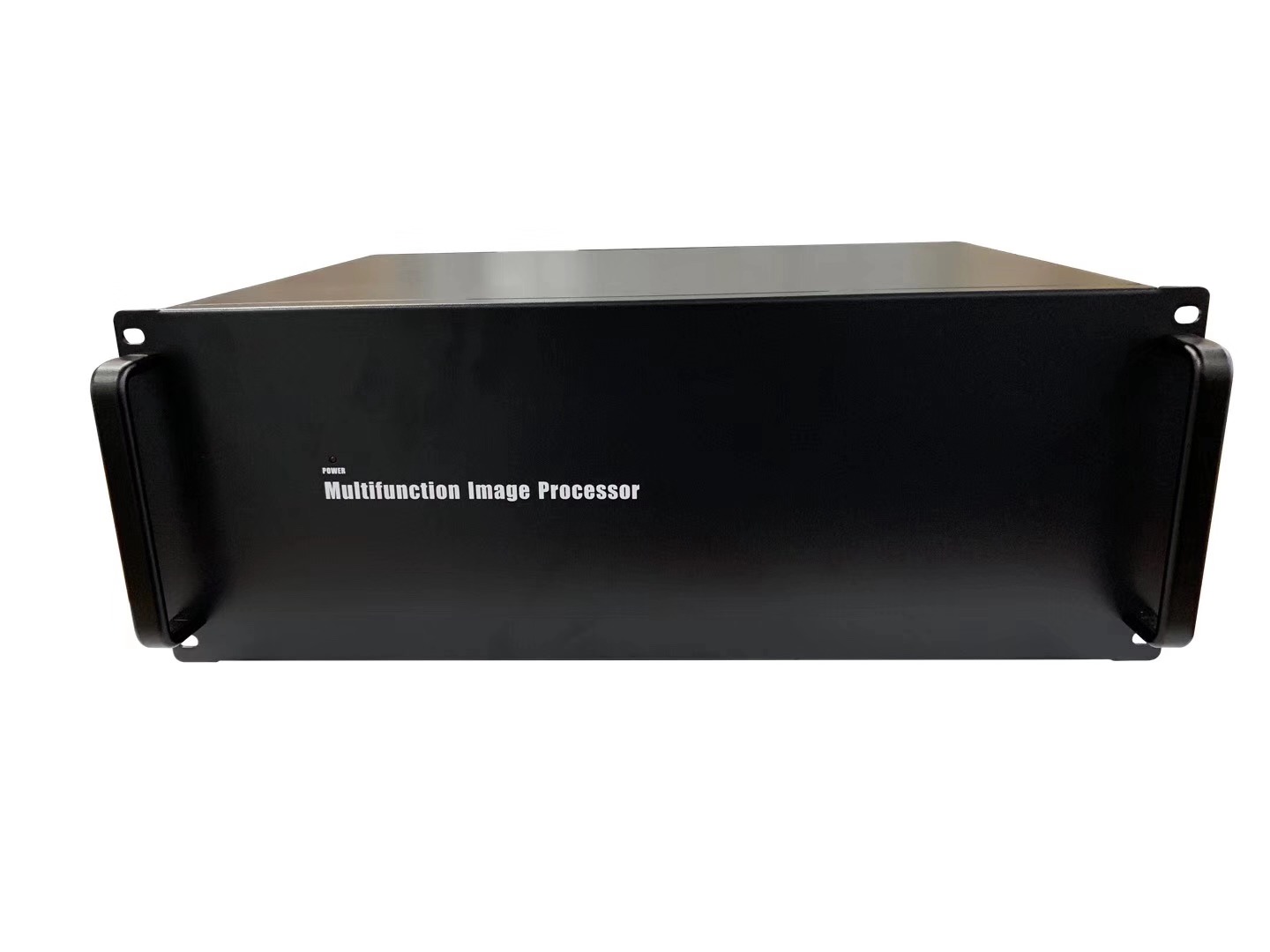

小迈LED拼接器
  • 小迈LED拼接器
  • 小迈LED拼接器
  • 小迈LED拼接器

小迈LED拼接器

上一个:没有了
下一个:LED拼接器
  • 产品说明
  • 规格参数

产品概述:

小迈LED拼接器针对大屏拼接应用所推出的多功能图像拼接处理器,是一款纯硬件架构、无操作系统的高性能专业级视频图像处理器,该处理器采用超大规模FPGA集成电路技术,融合公司多项独有的先进技术,从根本上保证了对所有输入视频源进行全实时处理和数据的一致性,图像无延迟、无离散化、不丢帧,实现了图像的完美呈现。同时,该处理器具有超强的稳定性,能够满足7*24小时连续稳定运行的要求,支持LCDLEDDLP等各种显示终端的拼接。



产品特点:

纯硬件插卡式设计

系统运行可靠性高,不存在Windows操作系统的维护繁琐、易感染病毒等问题。可以即时断电,开机时间仅需要10秒钟。支持热拔插,灵活配置、易于在线维护及扩容,后期维护成本低。



全帧率设计

针对目前市面上同类产品所存在的视频丢帧问题,本产品采用高带宽技术,保证信号的全帧率传输。在播放高清视频、运动视频时,保持无失真状态。



采用全系统同步,图像无撕裂锯齿现象

电视墙中各个显示屏幕之间同步性一致,不会存在图像撕裂现象。确保了播放高速运动图像时的画面整齐性和流畅性。



4K Ultra-HD显示

4K@30信号同步流畅显示,实现超高清图像信号的上墙显示,实现更加震撼的视觉显示效果。



同时支持多个不同分辨率视频墙

在有多个视频墙应用情况下,支持一个设备同时支持最多三种不同分辨率的视频墙。实现输入信号源在多个视频墙间的共享,经济应用。



场景管理

支持场景编辑及保存和一键切换,支持场景轮巡。



无缝切换

广电级的信号平滑切换效果,切换过程平滑,无黑场。



图像裁剪

对任意信号源的任意位置进行裁剪显示,实现去掉信号源的黑边或图像重点区域的放大显示。



OSD字符叠加

可以在信号窗口上叠加文字或图片,清晰掌握信号布局,一眼知全局。



支持底图功能

无需增加底图矶,内置超高分辨率底图功能,可以同时存储多张超高分辨率底图,并可以进行轮询显示。



飞行字幕

字体颜色、大小以及字幕位置等可以任意设置,并支持透明字幕。且无需增加任何硬件设备。



灵活的软件架构

软件系统采取B/SC/S两种架构设计,用户可以根据需要灵活选择。



PAD控制和协议二次开发

支持PAD等手持设备的操作控制。同时可提供协议指令,支持客户二次开发,使设备可以更灵活应用在各种不同工程方案中。



第三方设备控制

可根据用户需求,通过定制开发,实现对第三方设备的控制,如拼接屏的开关机、矩阵的切换控制以及窗帘、灯光等环境设备的控制。

产品规格

整机参数

机箱规模

2U  4U    6.5U   9U

输入路数

8  20(8)   36   72

输出路数

20(32)  36   72

单屏图层数量

2(4)

整机功率

75300W

散热

智能风扇调速

工作温度

050

输入板卡

VGA(RGBHV)

1920*1080@60

DVI(DVI-D)

1920*1080@60

HDMI(HDMI1.4)

3840*2160@30/1920*1080@60

SDI(SD/HD/3G SDI)

1920*1080@60

IP(H.264/H.265)

1920*1080@30

输出板卡

DVI(DVI-D)

1920*1080@60
