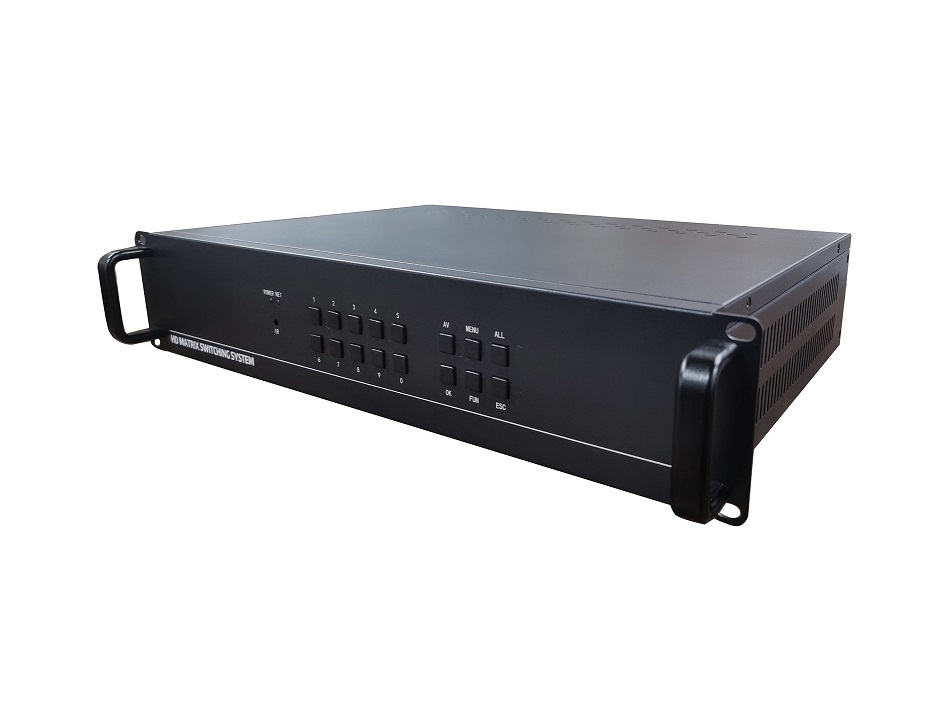

■ 矩阵切换器是一款高性能的内嵌智能控制的专业切换设备，用于将各路音视
频输入信号同步切换到音视频的任一输出通道；
■ 采用了独特的处理方式，大大提高了设备的切换速度。支持多种控制方式，
可灵活操作切换器，广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所；
■ 接口带宽 2.25Gbps（总带宽 6.75Gbps），支持最高分辨率：
HDPC:1920x1200P@60_24bit;HDTV1920x1080P@60_36bit；
■ 支持 HDCP1.3 修订版，提供了杰出的安全和数字内容保护能力；
■ 支持快速切换操作；支持红外遥控远程控制；
■ 支持基本的矩阵控制指令和基本矩阵功能；
■ 具有掉电记忆功能，带有断电现场保护功能；

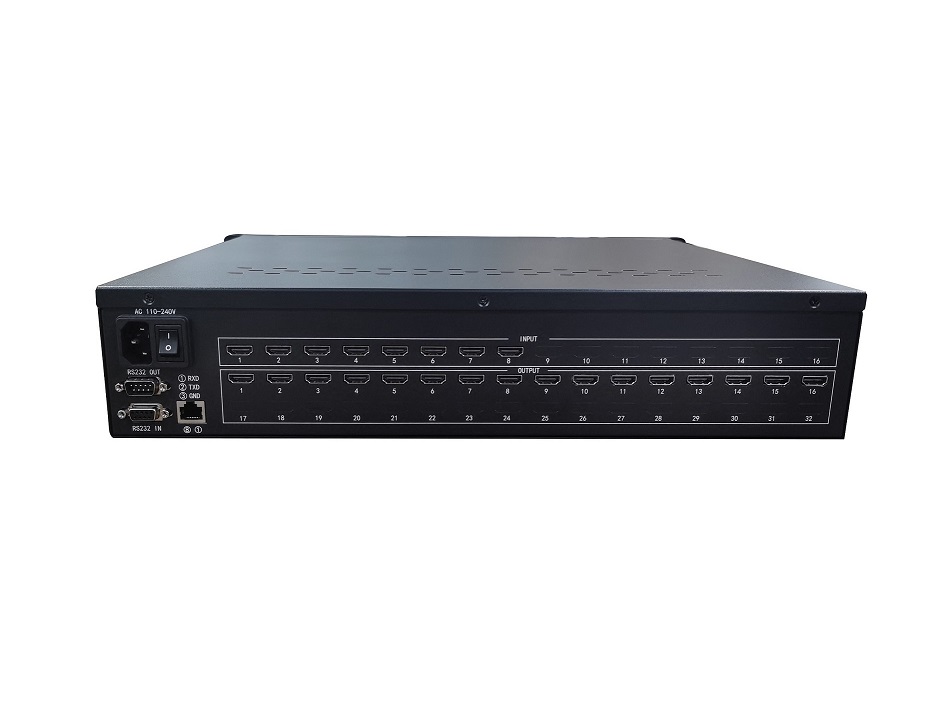

■ 控制方式灵活，具有按键面板和遥控操作，还提供 2 路标准RS-232 通讯接
口和RJ45 端口，兼容各种环境，方便用户与各种远端控制设备配合使用；
■ 内置国际通用电源；
■ 兼容标准英寸机柜的全金属机箱；
■ 支持 HDCP 可以解蓝光 DVD 等等之类的相应设备。
|
高清一体矩阵系统技术参数 |
||
|
输入路数 |
4/8/9/12/16 |
|
|
输出路数 |
4/8/9/12/16/24/32 |
|
|
信号接口 |
HDMI |
|
|
协议 |
支持HDCP1.3协议、支持HDMI1.3协议 |
|
|
接口带宽 |
2.25Gbps（总共6.75Gbps，每种颜色2.25Gbps） |
|
|
最大支持分辨率 |
HDPC:1920x1200P@60HZ_24Bit HDTV:1920x1080P@60HZ_36Bit |
|
|
最大支持分辨率 位时钟抖动 |
HDPC:1920x1200P@60HZ_24Bit HDTV:1920x1080P@60HZ_36Bit <0.15Tbit |
|
|
位上升时间 |
<0.3Tbit（20% - 80%） |
|
|
位下降时间 |
<0.3Tbit（20% - 80%） |
|
|
最大传输延时 |
5ns（±1ns） |
|
|
切换速度 |
200ns（最长时间） |
|
|
信号强度 |
T.M.D.S +/-0.4Vpp |
|
|
阻抗 |
50欧 |
|
|
输入EDID |
EDID 现场可擦写 |
|
|
建议最大输入距离 |
小于30米，在1920x1080@60hz时，推荐使用认证过的hdmi专用线材 |
|
|
建议最大输出距离 |
小于20米，在1920x1080@60hz时，推荐使用认证过的hdmi专用线材 |
|
|
控制种类 |
串口控制、按键、遥控器 |
|
|
串行控制接口 |
RS-232，9针公母D型接口 |
|
|
波特率与协议 |
波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
|
|
串行控制口定义 |
2 = TX3 = RX5 = GND |
|
|
电源 |
100ac - 240ac，50/60hz，国际自适应电源 |
|
|
温度 |
储存、使用温度：-20°c - 70°c |
|
|
湿度 |
储存、使用湿度：10% - 90% |
|
|
机箱尺寸 |
标准机箱 |
|
|
平均故障间隔时间 |
30000小时 |
|
