XM4000系列云拼接处理器规格书
概述:云拼接处理器是一款采用嵌入式纯硬件设计的具有超强网络解码能力且性价比极高的一款拼接处理器,在具备强大网络解码能力的同时,又具备传统拼接系统所具备的海量视频接收、信号切换、信号实时显示、多画面拼接漫游缩放等功能。
云拼接处理器除了能接入海量IP视频之外,还能够直接接入HDMI并能实现整墙任意拼接漫游。可广泛应用于公安、园区、交通、展览、可视化展厅、控制室等行业中。

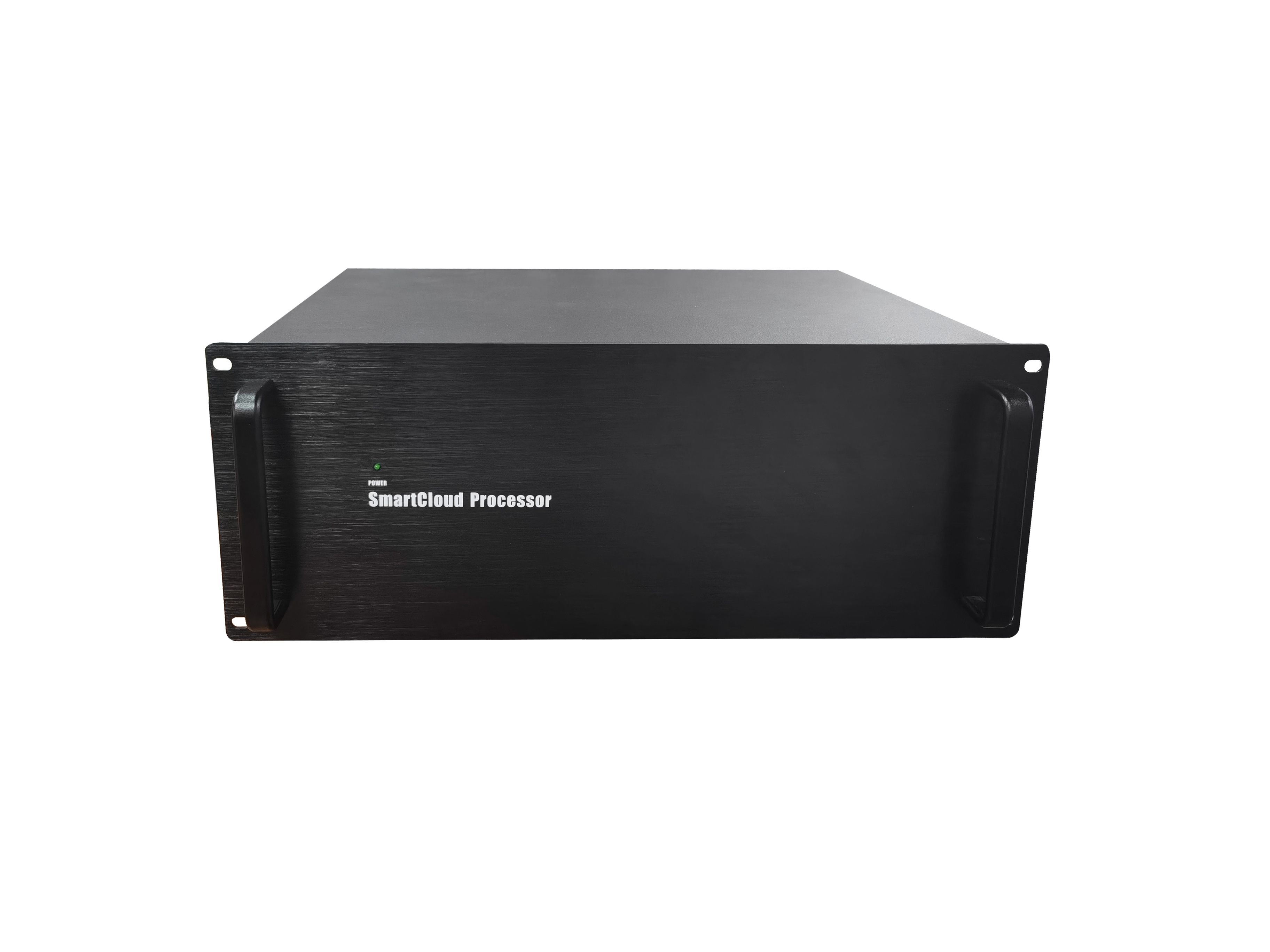

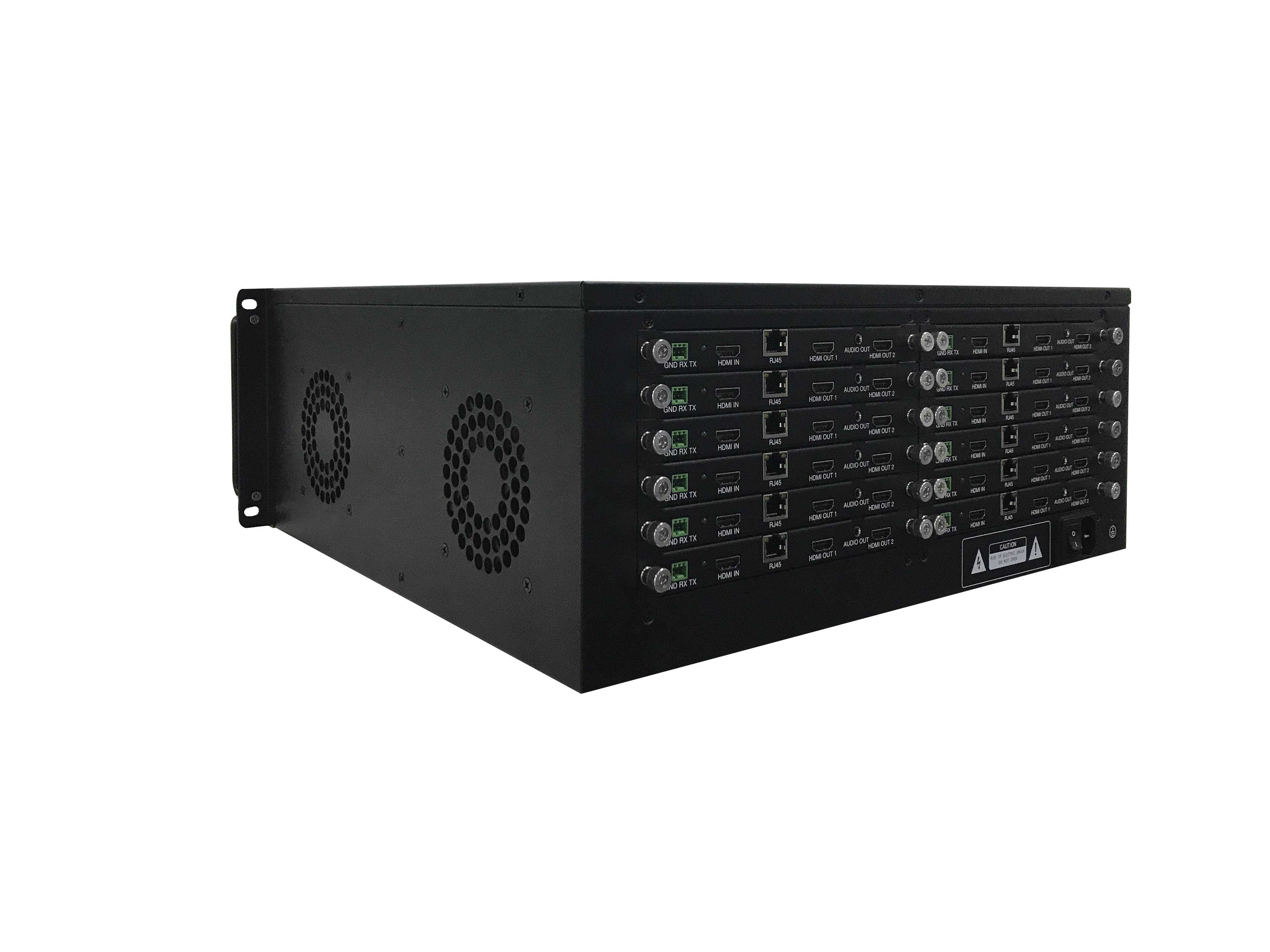

1、产品图片(2U、4U、7U)
2、产品特点
采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击
HDMI1.4视频输出接口
每张板卡支持1路本地HDMI输入,2路HDMI输出
最大解码分辨率为800W,单口解码能力最高可达2路3840*2160@30fps,8路1080P@30fps,16路720P@30fps
单屏开16窗,可以任意叠加漫游
输出图像分辨率可兼容业界主流显示设备,最高可达1080P@60Hz
支持开窗、漫游、画中画功能
支持组播
支持滚动字幕显示
支持一台电脑多个应用程序上墙显示(选配)
支持局域网内任意电脑抓屏
支持局域网内任意电脑里面图片视频文件任意调取,播放
支持高清点对点底图显示
支持大屏开关机功能
支持标准的H.265、H.264、MPEG4图像压缩格式
支持解码G.711A、G.711U格式的音频
拥有自主知识产权的解码算法,解码效率高,图像清晰
支持单路视频输出的分屏处理,最大8分屏
支持高清、标清混合的视频解码
支持本地升级和远程升级
支持解码宇视、海康、大华等多个品牌厂商的码流
具有国家强制性产品认证证书(3C证书)。
具有产品检测报告。
具有软件著作权证书。
序号 |
项目 |
技术参数和性能指标 |
1 |
硬件规格 |
整个系统全部采用纯硬件设计,核心设备均不采用X86架构和Windows系统以最大限度保证系统稳定可靠 |
2 |
HDMI输出 |
一个节点支持两路HDMI输出,两个HDMI输出相互独立,其中一个可以输出3840*2160(选配) |
3 |
码流格式 |
视频:H.264,H.265;音频:AAC,G.711 |
4 |
信号分辨率 |
最大支持3840*2160 |
5 |
单屏解码能力 |
8路1920*1080@30或2路3840*2160@30 |
6 |
HDMI直通接入 |
节点支持HDMI直通接入(最大分辨率可达3840*2160@30),且能够在整个系统内任意拼接/漫游/叠加 |
7 |
电视墙管理 |
支持M*N任意拼接组合 |
8 |
多墙管理 |
可以实现多个拼接墙统一管理,支持一键完成多个拼接墙的信号切换,支持多墙联动,支持多墙间的信号镜像 |
9 |
字幕 |
支持字幕编辑,支持字体大小、颜色、背景颜色及背景是否透明、滚动速度等自行设置 |
10 |
超高分底图 |
支持超高分辨率底图1:1点对点显示 |
11 |
图像处理 |
支持开窗、漫游、画中画、拼接、叠加、分割、去黑边、置顶、置底等图像处理功能 |
12 |
布局管理 |
支持多种布局管理模式,包括保存场景布局、修改删除布局、布局调用和场景布局轮询 |
13 |
流媒体播放 |
支持局域网内任何一台电脑中的图片、视频文件、摄像头等信号(支持来自不同网段或VLAN的IP流媒体信号) |
14 |
应用接入 |
无需外接硬件编码设备,支持一台计算机内的多个应用(如Web等)同时接入显示(需要增加ASM,选配) |
15 |
桌面投屏 |
无需增加硬件支持,可以实现局域网内的任意计算机(安装Windows系统)的桌面投屏显示 |
16 |
信号OSD标识 |
信号上屏显示时,可以在信号上的某个位置叠加文字,标识信号(选配) |
17 |
权限管理 |
支持多个用户同时对拼接墙进行操控,每个用户授予不同的管理与操作权限(定制) |
18 |
资源管理 |
信号源、场景、预案等能够以目录树的方式进行分组管理 |
19 |
可视化操控 |
支持信号预览、整墙回显(需要增加预览回显卡,选配) |
20 |
移动触控 |
支持平板电脑(包括iPad、安卓平板、Surface)实现对拼接墙的控制,包括音视频信号切换,场景切换、预览回显等 |
21 |
串口中控控制 |
设备提供RS232接口,可以实现对外部设备的控制,如拼接墙的开关机等 |
22 |
掉电保护及开机自动预案 |
设备支持掉电保护,断电再上电时恢复至断电前的信号布局状态;支持设置开机自动预案设置,使得断电再上电时执行目标预案,实现目标信号布局状态 |
23 |
软件平台的开放性 |
控制软件平台能提供开放API接口,满足第三方业务平台(如消防报警灯)的调用 |
24 |
控制软件 |
提供产品图像处理软件《计算机软件著作权登记证书》证书,权利取得方式为原始取得/非OEM产品,且专利取得时间大于1年以上,原件核查 |
25 |
设备检测报告 |
能提供3C、软件著作权等权威机构开具的检测报告 |
产品接口
主要接口 |
名称 |
描述 |
HDMI OUT 1 |
HDMI1.4视频输出 |
HDMI输出接口,输出视频信号到HDMI接口、DVI接口的显示输出设备 |
HDMI OUT 2 |
HDMI1.4视频输出 |
HDMI输出接口,输出视频信号到HDMI接口、DVI接口的显示输出设备 |
HDMI IN |
HDMI1.4视频输入 |
HDMI输入接口,将本地视频输出信号接入 |
AUDIO OUT |
音频输入输出 |
3.5mm耳机端子,输出音频信号(预留) |
GND RX TX |
RS232串口 |
串口,与外挂设备交互控制,如控制大屏开关机等 支持全双工、半双工 |
RJ45以太网口 |
以太网口 |
接入以太网,与网络中的设备保持连通,以便可以接收IPC码流、接受客户端计算机的Web配置管理等10M/100M/1000M/自协商,半双工/全双工/自协商,RJ45接口 |
